在之前的文章中我們向大家介紹了排煙管道設計中管道材質的選擇方法，現在我們再給大家介紹管道設計計算中的流程和方法。在排煙管道的設計中，需要計算感到的風壓和壓力損失以及管道截面積，還需要計算在管道分支和聯網下的壓力和壓力損失。這些都是非常復雜的，作為專業的成都食堂廚房設備公司，現在我們就和大家分享相關的知識。作為專業的成都食堂廚房設備公司，我們認為，管道設計計算和流程可以考慮以下幾點的內容。
(1)管道設計計算程序

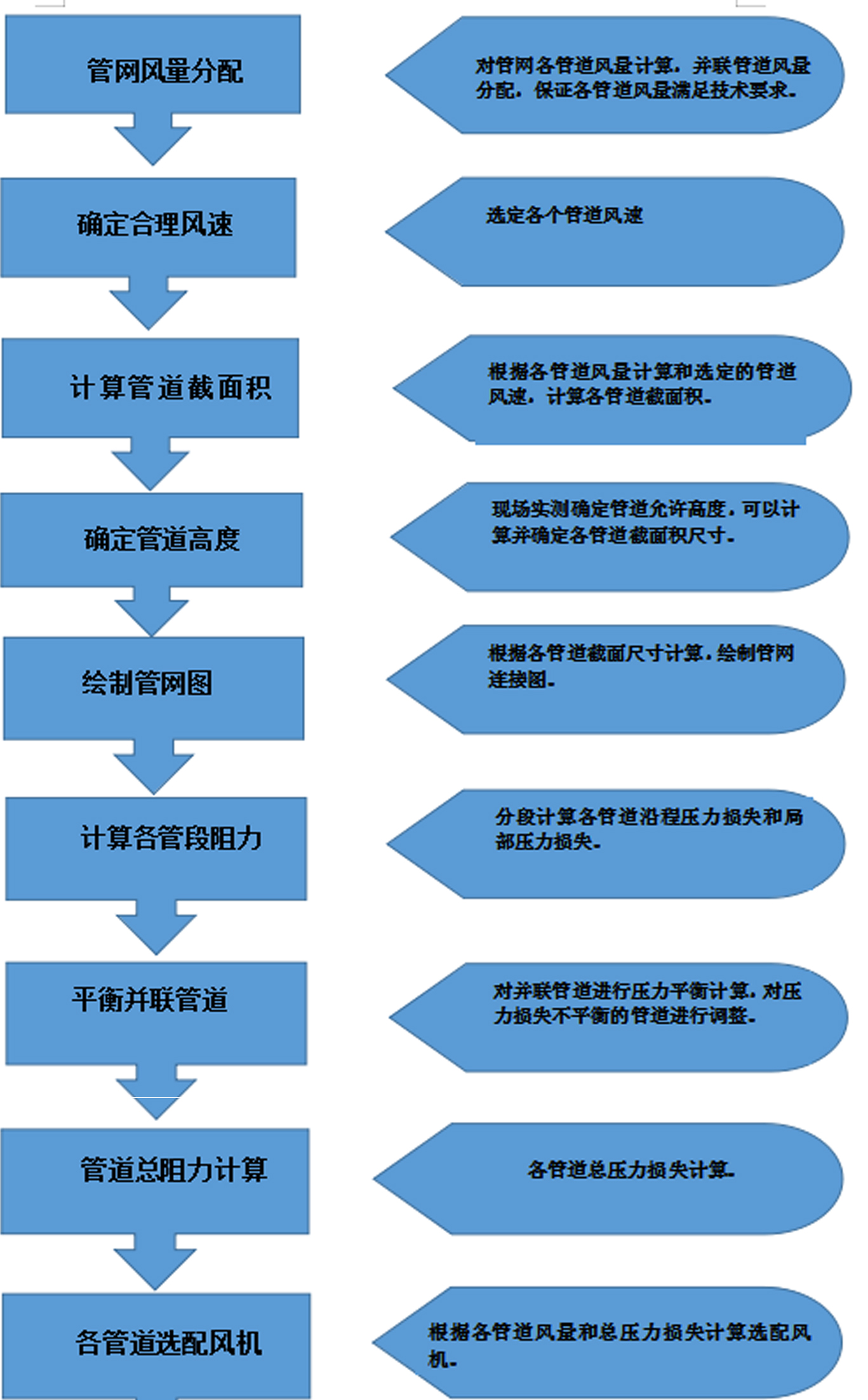

在完成管道排風量計算、管道布設后、開始管道設計計算,可按以下步驟進行。請見下圖。
(2)管道設計計算方法介紹
管道設計計算方法有假定風速法、等壓損法、靜壓復得法和優化設計法等.在廚房排煙通風系統設計中主要采用假定風速法。
1)假定風速法
根據實際需要的排風量和技術要求選定風管的風速,再根據風管的風量、風速確定風管的截面尺寸和阻力,然后根據各管道的壓力損失進行阻力平衡調節設計。由于是假定管內的風速進行截面積計算和阻力平衡調節,所以選定風機后管內的真實風速并不一定等于選定的風速。還需要根據真實風速進行平衡調節。由于在廚房排煙計算中大多是根據排風量確定系統設計多數,所以、廚房排煙設計計算大多采用假定風速法。
2)等壓損法
等壓損法是在各管段單位長度的壓力損失相等的前提下,假設風機的風壓已知,將總風壓按長度分配到各分支管道,再分配各分支管道的風量和壓力,求出各分支管道的截面尺寸。計算結果很難滿足阻力平衡要求,因此,還需要進行阻力平衡調節設計。
3)靜壓復得法
該計算方法原理是靜壓與動壓的轉換原理,由于管道內風速、動壓、靜壓、壓力損失不斷地變化,有著如下的變化過程:風機產生的全壓大于管道的壓力損失,風速提高,動壓增大,靜壓的氣流降低:風速降低,動壓減小.靜壓升高。分流使風速降低,風管分支處復得一定的靜壓,令此復得靜壓等于該管段的阻力,由此即可求得管道的直徑。此方法主要用于高風速管網的計算。
4)優化設計法
優化設計法的原理是以管道投資費用與運行費用總和最低作為目標函數而獲得管道直徑。這種方法是管網設計計算中的新理論,它是在各種計算方法基礎上的優化設計方法,對于降低通風系統的能耗和提高管網風平衡精度具有重要的意義。
以上幾點就是我們整理的關于管道設計計算和流程和方法，希望對大家有用。
